Metrel MI 2992 Power Analyser to zaawansowany, przenośny, trójfazowy analizator jakości energii klasy A wg IEC 61000-4-30, wyposażony w duży 10,1-calowy kolorowy ekran dotykowy TFT. Urządzenie zostało zaprojektowane do kompleksowej analizy jakości energii, długoterminowego rejestrowania oraz szybkiej diagnostyki problemów w sieciach niskiego i średniego napięcia.
Nowoczesna platforma sprzętowo-programowa umożliwia pełną analizę danych bezpośrednio na urządzeniu, w tym podgląd pomiarów na żywo, trendów historycznych, zdarzeń, zapadów, wzrostów napięcia, prądów rozruchowych oraz stanów nieustalonych (transientów). Intuicyjny kreator znacząco skraca czas konfiguracji pomiaru.
Dzięki oprogramowaniu MPVision możliwe jest automatyczne tworzenie raportów zgodnych z normami (np. EN 50160, IEEE 519) oraz zdalny dostęp do analizatora przez VNC Viewer – z dowolnego miejsca na świecie.
Najważniejsze cechy analizatora Metrel MI 2992 Power Analyser:
Zastosowanie Metrel MI 2992 Power Analyser:
Oprogramowanie MPVision w wyposażeniu standardowym do:
Funkcje pomiarowe analizatora Metrel MI 2992:
Napięcie i prąd
Analiza harmonicznych
Rejestracja i pamięć
Moc i energia
Jakość energii
Interfejsy i komunikacja
| Wejścia napięciowe | AC + DC |
| Liczba wejść | 5 (3 fazy, 1 N, 1 PE) |
| Wejścia prądowe | AC + DC |
| Liczba wejść prądowych | 4 (3 fazy i 1 neutralny) |
| Maks. napięcie wejściowe | 1000 Vrms / 1000 Vdc (1414 Vpk) |
| Zakres napięcia nominalnego | 50–690 V (IEC 61000-4-30 klasa A) |
| Impedancja wejściowa | 20 MΩ (L-L, L-N, L-PE, N-PE) |
| Częstotliwość próbkowania | 40 000 próbek/sek. |
| Rozdzielczość | 24-bitowe synchroniczne próbkowanie na 9 kanałach |
| Pasmo | DC … 20 kHz |
| Zakres częstotliwości sieciowej | 42,5–69,0 Hz ±10 mHz 5–130 Hz ±10 mHz (VFD) 335–465 Hz ±100 mHz |
| Napięcie wejściowe | 1 Vrms (współczynnik szczytu 3) |
| Maks. napięcie wejściowe | 30 Vrms |
| Impedancja wejściowa | 101 kΩ |
| Parametr | Zakres | Norma / Klasa |
|---|---|---|
| Moc (P, Q, S) | Zależna od napięcia i cęgów | IEC 61557-12 Klasa 1 |
| Moc (PF) | Zależna od napięcia i cęgów | IEC 61557-12 Klasa 0,5 |
| Energia (Ep) | Zależna od napięcia i cęgów | IEC 62053-21 Klasa 1 |
| Energia (Eq) | Zależna od napięcia i cęgów | IEC 62053-23 Klasa 2 |
| Harmoniczne | DC…63, 0–20% Un | IEC 61000-4-7 |
| Interharmoniczne | 1…63, 0–20% Un | IEC 61000-4-7 |
| Migotanie (Flicker) | 0.2…10 | IEC 61000-4-15 F1 |
| Sygnalizacja sieciowa | 0–15% Un | IEC 61000-4-30 Klasa A |
| Nierównowaga napięcia | 0–5% | - |
| Nierównowaga prądu | 0–20% | - |
| Pamięć | 6 GB eMMC + microSD do 32 GB |
| Okres integracji | 200 ms, 1 s … 2 h |
| Rejestrowane dane | Min / Max / Średnia / ON Zapady, wzrosty, przerwy Alarmy (do 10) Sygnalizacja, transienty Prąd rozruchowy, RVC |
| Czas trwania | > 1 rok (10-min. interwał) |
| Czas trwania | Do 10 s + 1 s przed wyzwoleniem (1500 zapisów) |
| Wyzwalacz | Zdarzenia napięciowe Alarmy niestandardowe Poziom prądu Interwał czasowy |
| Częstotliwość próbkowania | 40 000 próbek/sek. |
| Czas trwania | 500 ms przebiegów napięcia / prądu |
| Wyzwalacz | Obwiednia lub poziom |
| Wyświetlacz | 10,1” IPS LCD, 1280 × 800 |
| Komunikacja | USB-A, USB-C, Ethernet, RS-232, Wi-Fi, Bluetooth |
| Synchronizacja czasu | GPS (A 1355) |
| Zasilanie | 100–500 V ±10%, 45–65 Hz |
| Bateria | Li-ion 14,8 V, 4400 mAh |
| Kategoria przepięcia | CAT IV 600 V / CAT III 1000 V |
| Waga | 2,5 kg |
| Wymiary | 320 × 230 × 60 mm |
MI 2992 AD
MI 2992 ST (bez cęgów)
Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje i szkolenia z zakupionej aparatury. Do każdego podchodzimy indywidualnie dlatego szkolenia odbywają się w małych grupach. Przy zakupie miernika w naszej firmie koszt szkolenia jest objęty 50% rabatem przez 12 miesięcy od daty zakupu. Istnieje możliwość przeprowadzenia szkolenia również na miejscu u Klienta za dodatkową opłatą. Aby skorzystać z usługi szkolenia lub chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu.
Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych. Będąc wyłącznym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to oferujemy naszym Klientom strojenie lub wycenę naprawy za darmo. W celu przeprowadzenia wzorcowania urządzenia prosimy o kontakt z Laboratorium Wzorcującym Merserwis.

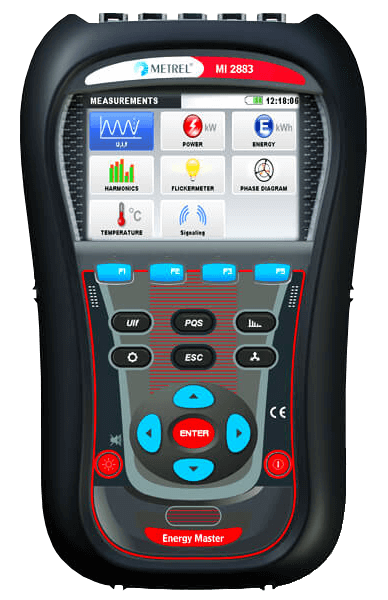

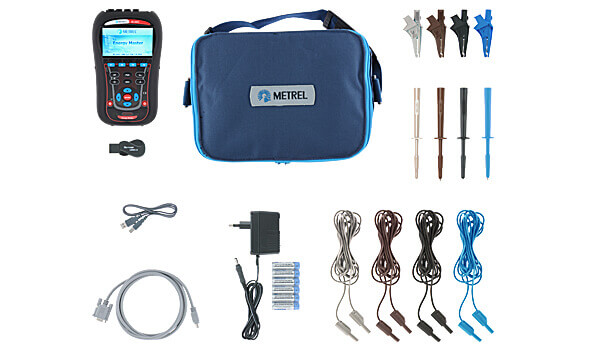

MI 2883 ST ENERGY MASTER
bez cęgów

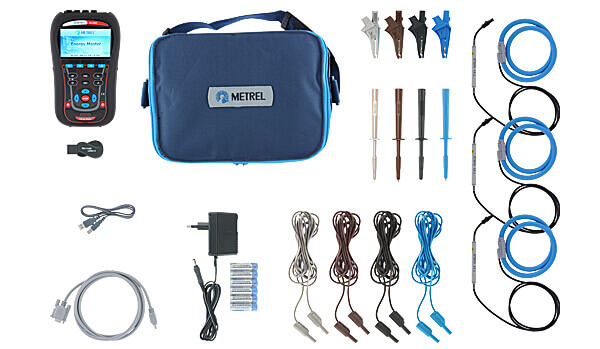

MI 2883 AD PRO ENERGY MASTER
