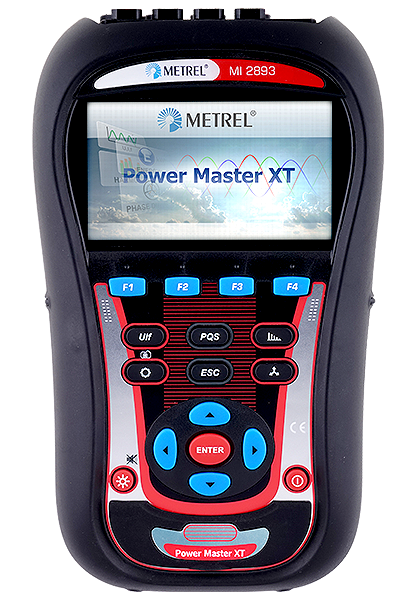

Metrel MI 2893 Power Master XT to poręczny, trójfazowy analizator jakości zasilania wyposażony w duży i czytelny kolorowy wyświetlacz graficzny, umożliwiający użytkownikowi łatwy odczyt harmonicznych, wykresów wskazowych (fazorów), przebiegów napięcia i prądu oraz stanów nieustalonych z częstotliwością próbkowania milion próbek na sekundę (1 MSa/s) w instalacji elektrycznej oraz proste podłączenie urządzenia. Przyrząd pozwala na długotrwałą rejestrację, jak również na wykrywanie i usuwanie problemów z jakością zasilania w trójfazowych i jednofazowych systemach dystrybucji mocy. Poręczne przyciski Quick Set sprawiają, że urządzenie jest bardziej przyjazne dla użytkownika i umożliwiają szybszy przegląd danych w celu rozwiązywania problemów. Zaawansowany pakiet oprogramowania PC PowerView3 umożliwia szczegółową analizę zarejestrowanych danych, bezpośredni i zdalny odczyt z karty pamięci micro SD, analizę długotrwałych zapisów oraz automatyczne tworzenie profesjonalnych raportów z badań.
Funkcje pomiarowe
Cechy użytkowe
Zastosowanie
| Wejścia napięciowe | AC+DC |
| Liczba wejść | 5 |
| Znamionowy zakres napięcia | |
| Połączenie trójfazowe | Fazowe (L-N): 50 … 1000 V RMS Międzyfazowe (L-L): 87 … 1730 V |
| Połączenie jednofazowe | Fazowe (L-N): 50 … 500 V RMS |
| Zakres pomiarowy | |
| Połączenie trójfazowe | 10% … 150% napięcia znamionowego |
| Połączenie jednofazowe | 10% … 110% napięcia znamionowego |
| Maks. napięcie szczytowe w stanie nieustalonym | ±6 kV |
| Dokładność | IEC 6100 0-4-30 Klasa A, ±0.1% napięcia znamionowego |
| Częstotliwość próbkowania | 7 tys. próbek na sek. @ 50/60 Hz, synchronizacja z częstotliwością zasilania 1.7 tys. próbek na sek. @ VFD (5 Hz - 110 Hz) 12.2 tys. próbek na sek. @ 400 Hz |
| Zakres częstotliwości zasilania | 42,5 ... 69,0 Hz ±10 mHz 5 ... 110 Hz ± 10 mHz (VFD) 335,0 ... 465,0 Hz ± 100 mHz |
| Wejścia prądowe | AC+DC |
| Liczba wejść | 4 |
| Zakres pomiarowy (z cęgami elastycznymi A 1227 / A 1502) | 3 … 6000 A RMS ± 1.5% m.v. |
| Zakres pomiarowy (z cęgami sztywnymi A 1281) | 50 m … 1200 A RMS ± 0.5% m.v. |
| Funkcje | Zakres pomiarowy | Dokładność |
| Moc (P, Q, S, cos φ…) | Zależne od napięcia i wybranych cęgów | IEC 61557-12 Klasa 1 |
| Energia | Zależne od napięcia i wybranych cęgów | Czynna: IEC 62053-21 Klasa 1 Bierna: IEC 62053-23 Klasa 2 |
| Harmoniczne (DC ... 50th) @50/60 Hz Harmoniczne (DC ... 13th) @400 Hz Harmoniczne (DC ... 20th) @VFD (5 - 16 Hz) Harmoniczne (DC ... 13th) @VFD (16 - 33 Hz) Harmoniczne (DC ... 5th) @VFD (33 - 110 Hz) | 0 … 20% napięcia znamionowego | IEC 61000-4-7 Klasa 1 |
| Interharmoniczne (1 ... 50th) @ 50/60 Hz Interharmoniczne (1 ... 20th) @VFD (5 - 16 Hz) Interharmoniczne (1 ... 13th) @VFD (16 - 33 Hz) Interharmoniczne (1 ... 5th) @VFD (33 - 110 Hz) | 0 … 20% napięcia znamionowego | IEC 61000-4-7 Klasa 1 |
| Migotanie | 0.2 … 10 | IEC 61000-4-15 Klasa F3 |
| Sygnały sterujące | 0 … 15% napięcia znamionowego | IEC 61000-4-30 Klasa A |
| Asymetria | Napięcie: 0 … 5% Prąd: 0 … 20% | |
| Temperatura | -10 … 85°C | ±0.5 °C |
| Zapady, wzrosty | 10 … 150% napięcia znamionowego | ±0.2 % napięcia znamionowego ±1 cykl |
| Przerwy | 0 … 10% napięcia znamionowego | ±1 cykl |
| Rejestracja | |
| Pamięć | 8GB MicroSD, możliwość rozszerzenia do 32GB |
| Rejestrator ogólny | |
| Okres uśredniania | 1s … 2 godz. |
| Rejestrowane sygnały | > 1000 (napięć, prądów, harmonicznych, mocy…) Minimalne, maksymalne, średnie i średnie wartości w danym przedziale czasowym, w tym: - Zdarzenia napięciowe (Zapady, wzrosty, przerwy) - Własne Alarmy (do 7 programowalnych alarmów) - Sygnały (do dwóch wybranych częstotliwości) - Stany nieustalone - Prądy rozruchowe |
| Czas trwania | > 1 rok (zależne od pojemności karty microSD przy 10 min okresach rejestracji) |
| Rejestrator przebiegów | |
| Czas trwania | do 60 sekund trwania i 30 sekund przed wyzwoleniem rejestracji przebiegu napięcia i prądu |
| Wyzwalanie | do 1500 rekordów Ręczne, zdarzenie napięciowe, alarm użytkownika, poziom napięcia lub prądu (rozruch), w określonym czasie |
| Rejestrator stanów nieustalonych | |
| Próbkowanie | 1 milion próbek/sek., równocześnie na 8 kanałach |
| Czas trwania | Do 5 cykli przebiegów napięcia i prądu |
| Wyzwalanie | Wybór pomiaru stanów nieustalonych pomiędzy L-N/L-GND Jednoczesne wyzwalanie obwiednią i poziomem sygnału Rejestrator stanów nieustalonych działa jednocześnie z rejestratorem ogólnym i rejestratorem przebiegów Konfiguracja stanów nieustalonych na zasadzie USTAW i DZIAŁAJ; predefiniowana konfiguracja (niski i wysoki poziom) dla wyzwalania prądowego i napięciowego |
| Dane ogólne | |
| Wyświetlacz | 4.3 cala, kolorowy TFT (480 x 272) |
| Komunikacja | USB, Ethernet |
| Synchronizacja czasu | Odbiornik GPS (A 1355) |
| Zasilanie | Za pomocą zasilacza lub 6 x NiMh akumulatorków, rozmiar AA |
| Kategoria napięciowa | CAT IV / 600V |
| Masa | 1.1 kg |
| Wymiary | 230 x 140 x 80 mm |
Zestaw standardowy: MI 2893 ST (BEZ CĘGÓW)
Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje i szkolenia z zakupionej aparatury. Do każdego podchodzimy indywidualnie dlatego szkolenia odbywają się w małych grupach. Przy zakupie miernika w naszej firmie koszt szkolenia jest objęty 50% rabatem przez 12 miesięcy od daty zakupu. Istnieje możliwość przeprowadzenia szkolenia również na miejscu u Klienta za dodatkową opłatą. Aby skorzystać z usługi szkolenia lub chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu.
Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych. Będąc wyłącznym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to oferujemy naszym Klientom strojenie lub wycenę naprawy za darmo. W celu przeprowadzenia wzorcowania urządzenia prosimy o kontakt z Laboratorium Wzorcującym Merserwis.

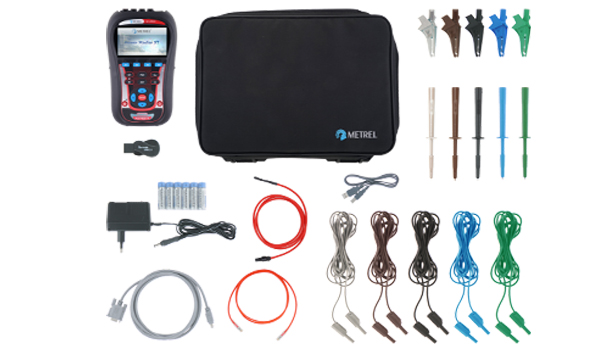

MI 2893 ST POWERMASTER XT
bez cęgów

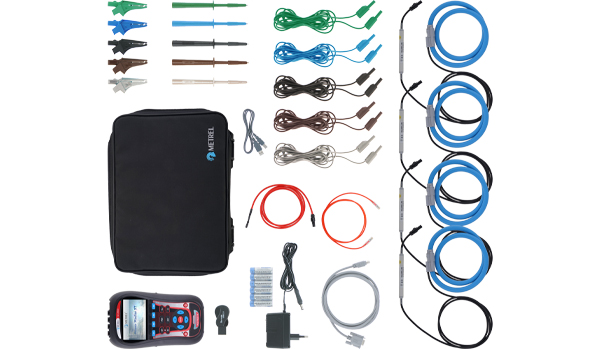

MI 2893 AD POWERMASTER XT
z kompletem cęgów giętkich (3 szt.)
