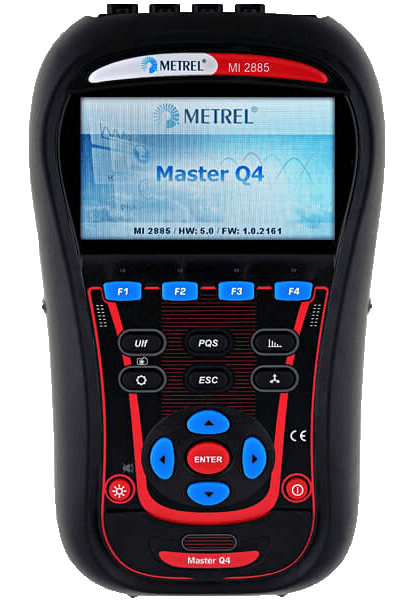

Metrel MI 2885 Master Q4 to analizator jakości energii. MI 2885 stanowi rozszerzenie modelu MI 2883 o możliwość rejestracji przebiegów sinusoidalnych oraz rozruchów. Model ten skierowany jest do bardziej wymagających użytkowników. Analizator ten wraz z danymi zdarzeń napięciowych pozwala na rejestrację przebiegów sinusoidalnych takich zjawisk jak zapady, wzrosty czy przerwy oraz rejestrację szybkozmiennych prądów rozruchowych. Przyrząd ten to następca sprawdzonego analizatora MI 2592. Jest to przyrząd w pełni zgodny z klasą S normy PN-EN 61000-4-30.
Funkcje pomiarowe
| Wejścia napięciowe | AC/DC |
| Liczba wejść | 5 |
| Znamionowy zakres napięcia (L – N) | Fazowe (L-N): 50 ÷ 1000 VRMS Międzyfazowe (L-L): 50 ÷ 1730 VRMS |
| Zakres pomiarowy | 10% ÷ 150% wartości napięcia znamionowego |
| Dokładność | PN-EN 61000-4-30 Klasa S, ±0.5% napięcia znamionowego |
| Częstotliwość próbkowania | 7000 próbek na sek. @ 50/60 Hz, synchronizacja z częstotliwością sieciową |
| Zakres częstotliwości zasilania | 42 ÷ 69,0 Hz ±10 mHz |
| Wejścia prądowe | AC/DC |
| Liczba wejść | 4 |
| Zakres pomiarowy (A1227 cęgi elastyczne) | 3 ÷ 6000 A RMS ±1.5% w.m. |
| Zakres pomiarowy (A1281 cęgi kleszczowe) | 50 m ÷ 1200 A RMS ±0.5% w.m. |
| Funkcje | Zakres pomiarowy | Dokładność |
| Moc (P, Q, S, cos φ, PF…) | Zależne od napięcia i wybranych cęgów | IEC/PN-EN 61557-12 Klasa 1 |
| Energia | Zależne od napięcia i wybranych cęgów | Czynna.: IEC/PN-EN 62053-21 Klasa 1 Bierna. IEC/PN-EN 62053-23 Klasa 2 |
| Harmoniczne (DC ÷ 50tej) | 0 ÷ 20% napięcia znamionowego | IEC/PN-EN 61000-4-7 Klasa 1 |
| Interharmoniczne (1 ÷ 50tej) | 0 ÷ 20% napięcia znamionowego | IEC/PN-EN 61000-4-7 Klasa 1 |
| Migotanie światła (flicker) | 0.2 ÷ 10 | IEC/PN-EN 61000-4-15 Klasa F3 |
| Sygnały sterujące (Sygnalizacja) | 0 ÷ 15% napięcia znamionowego | IEC/PN-EN 61000-4-30 Klasa S |
| Asymetria | Napięcie: 0 ÷ 5% Prąd: 0 ÷ 17% | |
| Temperatura | -10 ÷ 85 °C | ±0.5 °C |
| Zapady, wzrosty | 10 ÷ 150% napięcia znamionowego | ±0.2 % napięcia znamionowego ±1 cykl |
| Przerwy | 0 ÷ 10% napięcia znamionowego | ±1 cykl |
| Pamięć | 8GB microSD, obsługa do 32GB |
| Rejestrator ogólny | |
| Częstotliwość zapisu | 1s … 1h |
| Rejestrowane sygnały | > 1000 (napięć, prądów, harmonicznych, mocy…) Min., maks. i średnie dla każdego interwału - Zdarzenia napięciowe - Alarmy |
| Czas trwania | > 1 rok (zależnie od pojemności karty SD) |
| Rejestrator przebiegów | |
| Czas trwania | Do 20 sek. przebiegu napięcia lub prądu |
| Wyzwalanie | Ręczne, zdarzenie napięciowe, alarmy, poziom napięcia lub prądu (rozruchy) |
| Próbkowanie | > 50k próbek/sek |
| Czas trwania | Do 50 cykli przebiegu rozruchowego napięcia i prądu |
| Wyzwalanie | Ręczny, obwiednia napięcia, poziom |
| Wyświetlacz | 4.3 cala, kolorowy TFT (480 x 272) |
| Komunikacja | USB, Ethernet, RS-232 |
| Synchronizacja czasu | Odbiornik GPS (A 1355) |
| Zasilanie | 110 ÷ 240 Vac lub 6 x akumulatorki NiMh , rozmiar AA |
| Kategoria przepięciowa | CAT IV / 600 V lub CAT III / 1000 V |
| Masa | 1 kg |

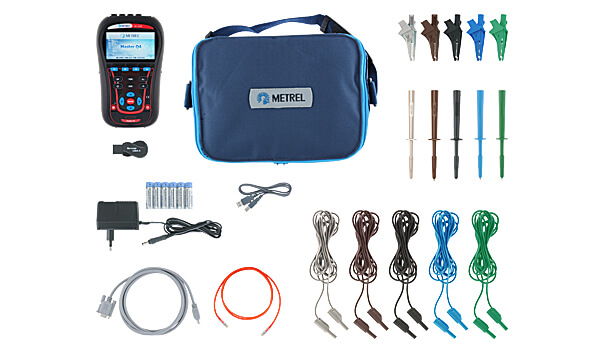

Zestaw standardowy Metrel MI 2885 ST (BEZ CĘGÓW)
Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje i szkolenia z zakupionej aparatury. Do każdego podchodzimy indywidualnie dlatego szkolenia odbywają się w małych grupach. Przy zakupie miernika w naszej firmie koszt szkolenia jest objęty 50% rabatem przez 12 miesięcy od daty zakupu.Istnieje możliwość przeprowadzenia szkolenia również na miejscu u Klienta za dodatkową opłatą. Aby skorzystać z usługi szkolenia lub chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu.
Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych. Będąc wyłącznym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to oferujemy naszym Klientom strojenie lub wycenę naprawy za darmo. W celu przeprowadzenia wzorcowania urządzenia prosimy o kontakt z Laboratorium Wzorcującym Merserwis.
