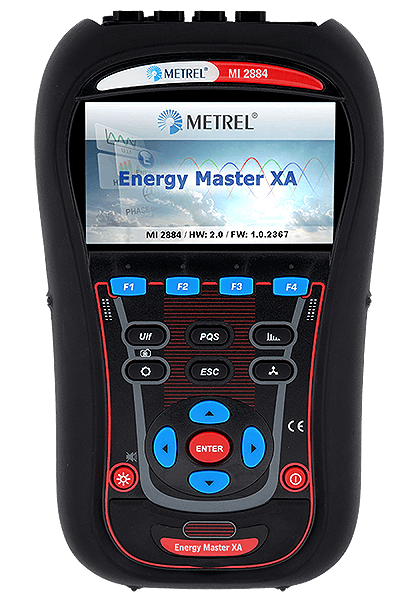

Metrel MI 2884 EnergyMasterXA to poręczny trójfazowy analizator jakości zasilania, zaprojektowany specjalnie do rejestracji jakości energii w zakresie harmonicznych, fazorów i anomalii sygnałów występujących w instalacjach elektrycznych, poprzez proste podłączenie urządzenia. Redukcja zużycia energii zmniejsza koszty energii i może prowadzić do oszczędności finansowych. Energy Master XA służy jako doskonałe narzędzie do długotrwałej rejestracji i późniejszego przetwarzania zarejestrowanych danych. Duży, czytelny, kolorowy wyświetlacz graficzny, umożliwia użytkownikowi analizę i kontrolę danych bezpośrednio w miejscu montażu analizatora. Poręczne przyciski Quick Set sprawiają, że urządzenie jest bardziej przyjazne dla użytkownika i umożliwiają szybszy przegląd danych w celu rozwiązywania problemów. Zaawansowany pakiet oprogramowania PC PowerView3 umożliwia szczegółową analizę zarejestrowanych danych, bezpośredni odczyt z karty pamięci microSD, analizę długotrwałych zapisów oraz automatyczne tworzenie profesjonalnych raportów z badań.
Funkcje pomiarowe
Cechy użytkowe
Zastosowanie
| Wejścia napięciowe | AC/DC |
| Liczba wejść | 4 |
| Znamionowy zakres napięcia (L – N) | Fazowe (L-N): 50 … 1000 V RMS Międzyfazowe (L-L): 50 … 1730 V |
| Zakres pomiarowy | 10% ÷ 150% wartości znamionowej |
| Dokładność | IEC 61000-4-30 Klasa S, ±0.2% napięcia znamionowego |
| Częstotliwość próbkowania | 7 tys. próbek na sek. @ 50/60 Hz, synchronizacja z częstotliwością zasilania |
| Zakres częstotliwości zasilania | 42,5 ÷ 69,0 Hz ±10 mHz |
| Wejścia prądowe | AC/DC |
| Liczba wejść | 4 |
| Zakres pomiarowy (z cęgami elastycznymi A 1227 / A 1502) | 3 ÷ 6000 A RMS ±2% w.m. |
| Zakres pomiarowy (z cęgami sztywnymi A 1281) | 50 m ÷ 1200 A RMS ±1% w.m. |
| Funkcje | Zakres pomiarowy | Dokładność |
| Moc (P, Q, S, cos φ, PF…) | W zależności od napięcia i cęgów | IEC/PN-EN 61557-12 Klasa 2 |
| Energia | W zależności od napięcia i cęgów | Czynna: IEC 62053-21 Klasa 2 Bierna: IEC 62053-23 Klasa 3 |
| Harmoniczne (DC ÷ 50tej) | 0 ÷ 20% napięcia znamionowego | IEC/PN-EN 61000-4-7 Klasa 1 |
| Interharmoniczne (1 ÷ 50tej) | 0 ÷ 20% napięcia znamionowego | IEC/PN-EN 61000-4-7 Klasa 1 |
| Migotanie (flicker) | 0.2 ÷ 10 | IEC/PN-EN 61000-4-15 Klasa F3 |
| Sygnały sterujące | 0 ÷ 15% napięcia znamionowego | IEC/PN-EN 61000-4-30 Klasa S |
| Asymetria | Napięcie: 0 ÷ 5% Prąd: 0 ÷ 20% | |
| Temperatura | -10 ÷ 85 °C | ±0.5 °C |
| Zapady, wzrosty | 10 ÷ 150% napięcia znamionowego | ±0.2 % napięcia znamionowego ±1 cykl |
| Przerwy | 0 ÷ 10% napięcia znamionowego | ±1 cykl |
Rejestracja
| Pamięć | 8GB microSD, obsługa do 32GB |
| Rejestrator ogólny | |
| Częstotliwość zapisu | 1s … 2 godzin |
| Rejestrowane sygnały | > 1000 (napięć, prądów, harmonicznych, mocy…) Minimalne, maksymalne, średnie i średnie wartości w danym przedziale czasowym, w tym: - Zdarzenia napięciowe (Zapady, wzrosty, przerwy) - Własne Alarmy |
| Czas trwania | > 1 rok (zależne od pojemności karty microSD przy 10 min okresach rejestracji) |
| Rejestrator przebiegów | |
| Czas trwania | do 60 sekund trwania |
| Wyzwalanie | Ręczne, zdarzenie napięciowe, alarm użytkownika, poziom napięcia lub prądu (rozruch) |
| Rejestrator stanów nieustalonych | |
| Próbkowanie | 30 tysięcy próbek/sek. |
| Czas trwania | Do 50 cykli przebiegów napięcia i prądu |
| Wyzwalanie | Ręczne, Obwiednią, Poziomem sygnału |
Dane ogólne
| Wyświetlacz | 4.3 cala, kolorowy TFT (480 x 272) |
| Komunikacja | USB |
| Synchronizacja czasu | - |
| Zasilanie | Za pomocą zasilacza 110...240Vac lub 6 x NiMh akumulatorków, rozmiar AA |
| Kategoria przepięciowa | CAT IV / 600 V albo CAT III / 1000 V |
| Masa | 0,96 kg |
| Wymiary | 230 x 140 x 80 mm |

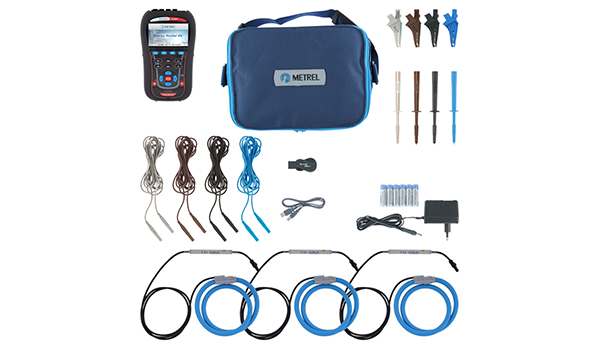

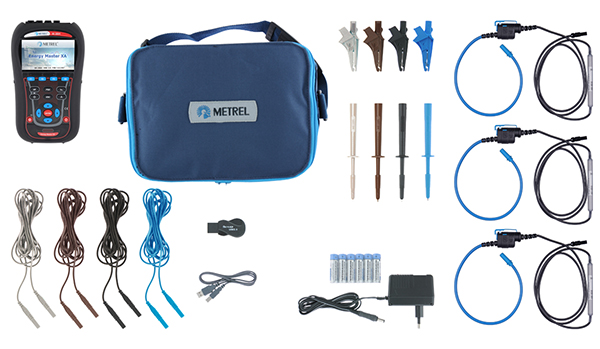

Zestaw standardowy: MI 2884 ST (BEZ CĘGÓW)
Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje i szkolenia z zakupionej aparatury. Do każdego podchodzimy indywidualnie dlatego szkolenia odbywają się w małych grupach. Przy zakupie miernika w naszej firmie koszt szkolenia jest objęty 50% rabatem przez 12 miesięcy od daty zakupu. Istnieje możliwość przeprowadzenia szkolenia również na miejscu u Klienta za dodatkową opłatą. Aby skorzystać z usługi szkolenia lub chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu.
Miernik standardowo posiada Świadectwo Wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniami przyrządów pomiarowych. Będąc wyłącznym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to oferujemy naszym Klientom strojenie lub wycenę naprawy za darmo. W celu przeprowadzenia wzorcowania urządzenia prosimy o kontakt z Laboratorium Wzorcującym Merserwis.
